眾所周知HART通信芯片A5191HRT運行需要460.8KHz無源晶振，作為A5191HRT的完美兼容芯片HT1200M同樣也需要460.8KHz的無源晶振供芯片使用。使用HT1200M芯片開發使用時鐘通常有三種方法，分別是使用外置460.8KHz無源晶振、使用單片機的MCO管腳（MCO代表Microcontroller Clock Output，它是單片機的一個時鐘輸出引腳）、使用單片機定時器PWM輸出方式。下面分別進行簡單介紹。

方式一 ：使用外置的460.8KHz無源晶振

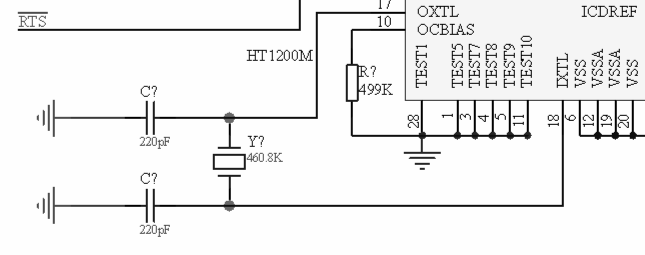

HT1200M時鐘輸入管腳連接460.8KHz，這種使用方法也是多年來使用最多的方式，下圖是HT1200M與無源晶振的連接示意圖。

方式二：使用單片機的MCO進行輸出

以單片機STM32L010RBT6使用3.6868MHz無源晶振為例進行說明。

● HT1200M芯片的17腳“OXTL”連接到單片機MCO輸出管腳（即標號ACLK），18腳“IXTL”接單片機的“地”

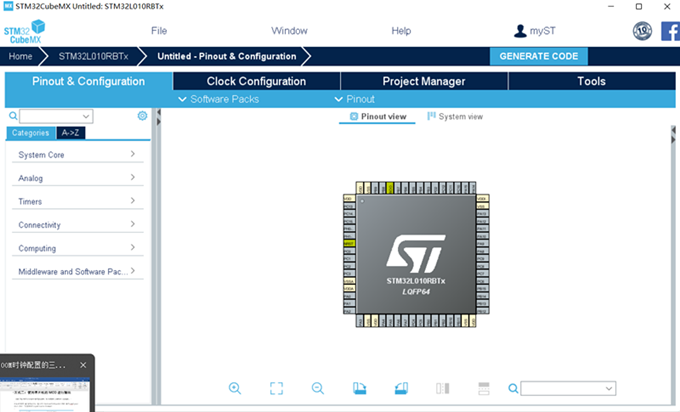

● 打開STM32CubeMX執行程序，選擇STM32L010RBT6單片機后，進入下圖界面

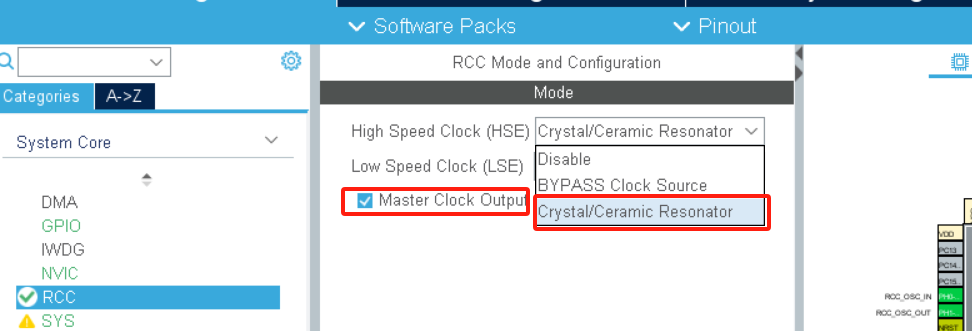

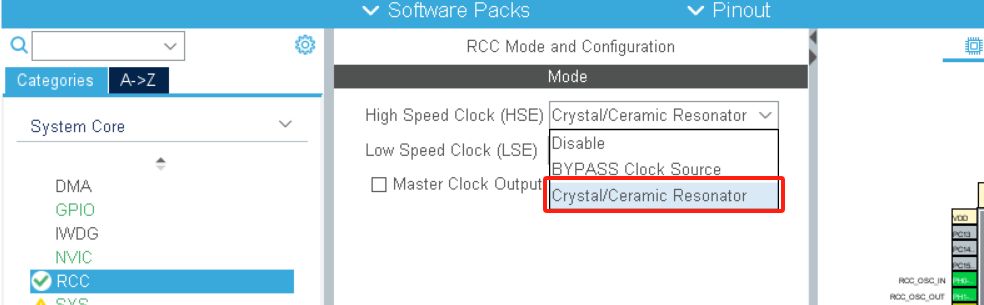

● 進入System Core菜單項點擊RCC，進入RCC Mode and Configuration界面，選擇Hight Speed Clock（HSE）下拉菜單中的Crystal/Ceramic Resonator ，同時選中Master Clock Output 1

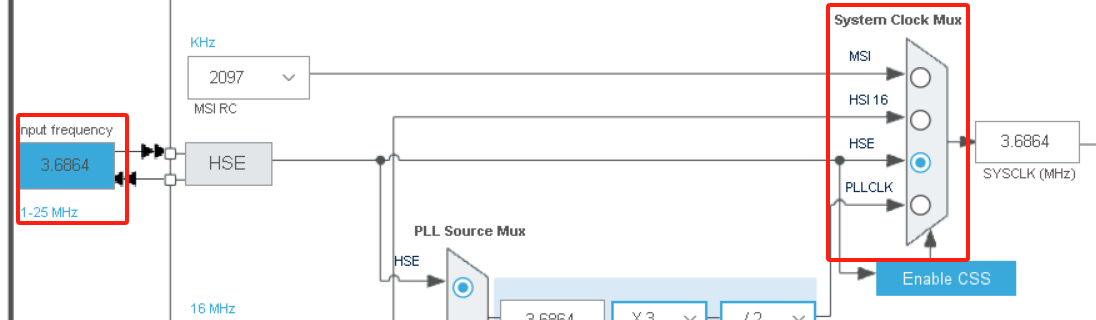

● 點擊Clock Configuration界面，input frequency框內輸入3.6864MHz；System Clock Mux選擇HSE

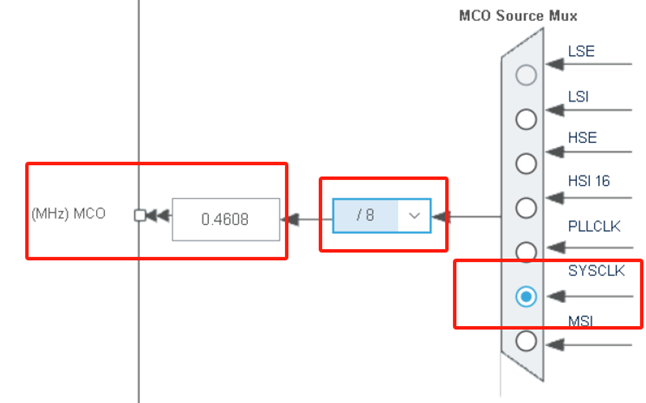

● System Clock Mux選擇HSE；MCO Source Mux選擇SYSCLK，分頻框內選擇：“/8”，可以得到0.4608MHz的分頻，輸出到MCO的管腳上

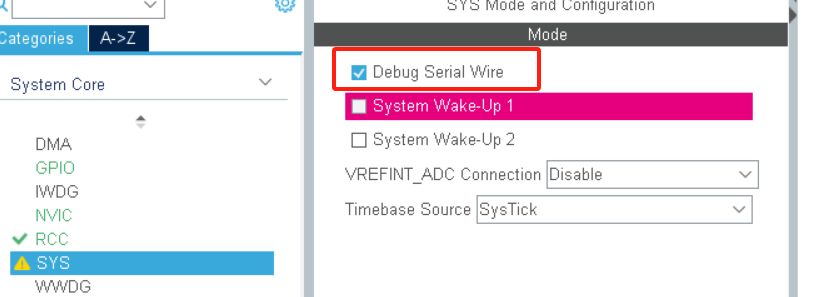

● 進入System Core菜單項點擊SYS，進入SYS Mode and Congfiguration 界面，選中Debug Serial Wire

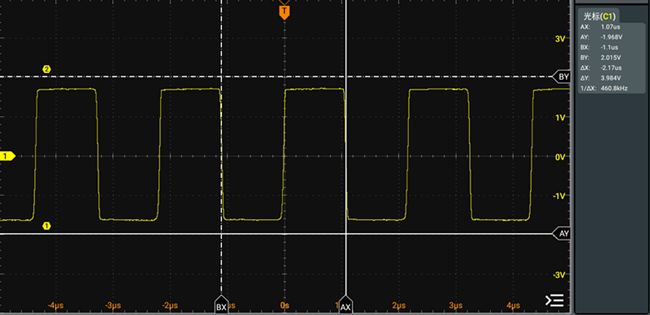

● 配置完成后，生成代碼并運行，通過示波器抓取單片機MCO的管腳信號可以得到如下圖的波形（460.8KHz）

方式三：使用單片機的定時器PWM輸出方式

定時器輸出方式以單片機STM32L010RBT6使用3.6868MHz無源晶振為，信號輸出管腳PA0舉例進行說明。

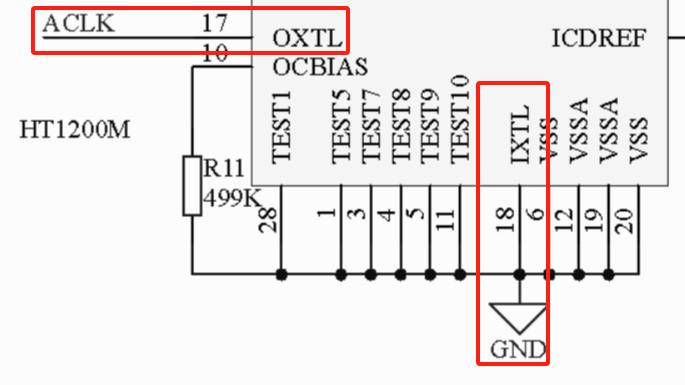

● HT1200M芯片的17腳“OXTL”連接到單片機PA0管腳（即標號ACLK），18腳“IXTL”接單片機的“地”

● 打開STM32CubeMX執行程序，選擇STM32L010RBT6單片機后，進入下圖界面

● 打開STM32CubeMX執行程序，選擇STM32L010RBT6單片機后，進入下圖界面

● 點擊Clock Configuration界面，input frequency框內輸入：3.6864MHz；System Clock Mux選擇HSE

● 進入System Core菜單項點擊SYS，進入SYS Mode and Congfiguration 界面，選中Debug Serial Wire

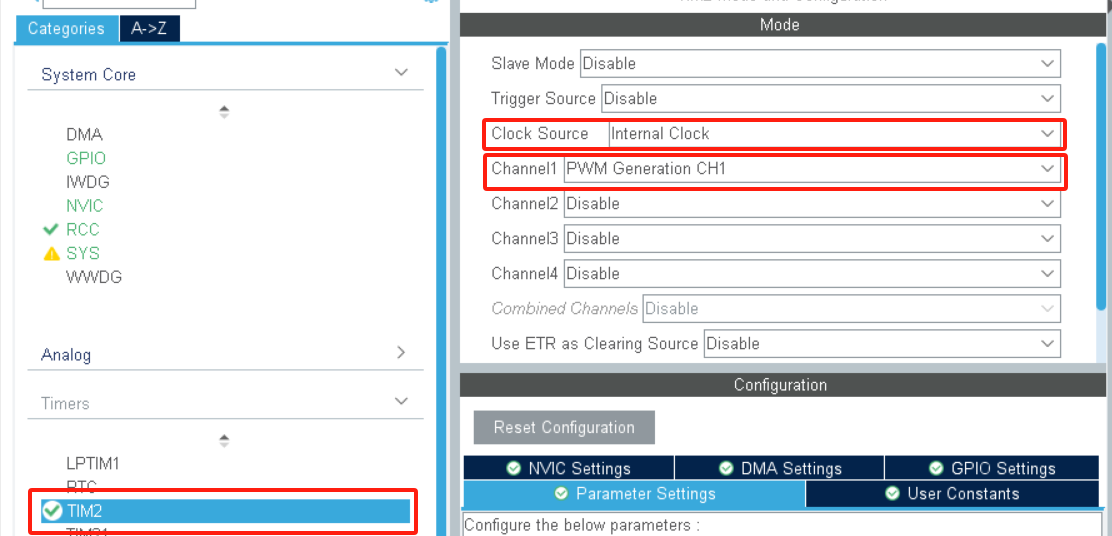

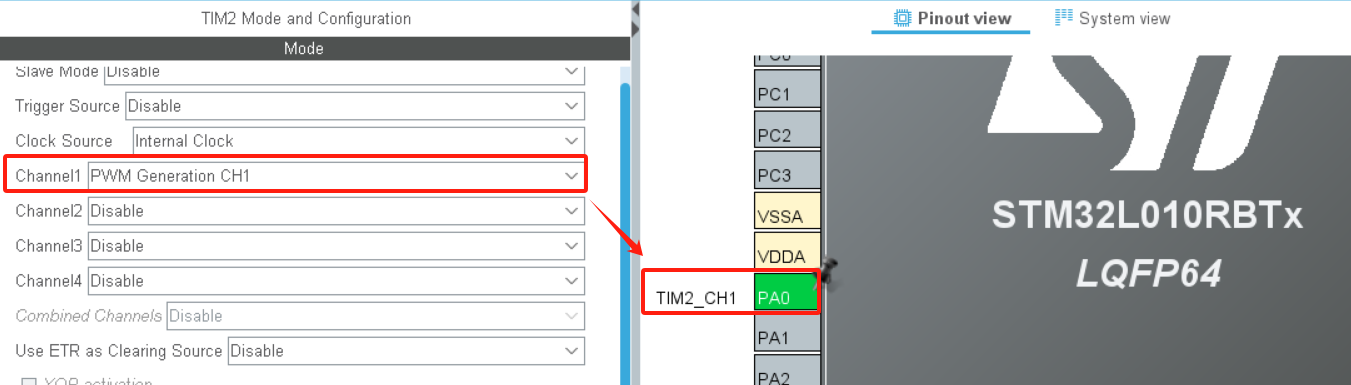

● 選擇Timers中的TIM2，Clock Source選擇Internal Clock；channel1選擇PWM Generation CH1

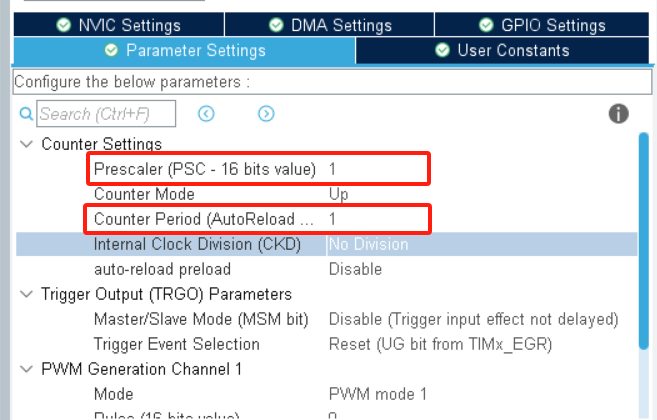

● 在TIM2菜單下Configuration->Parameter Settings->Counter Settings下，設置變量Prescaler(PSC-16 bits value：1；Counter Period（AutoReload Register-16 bits value）：1

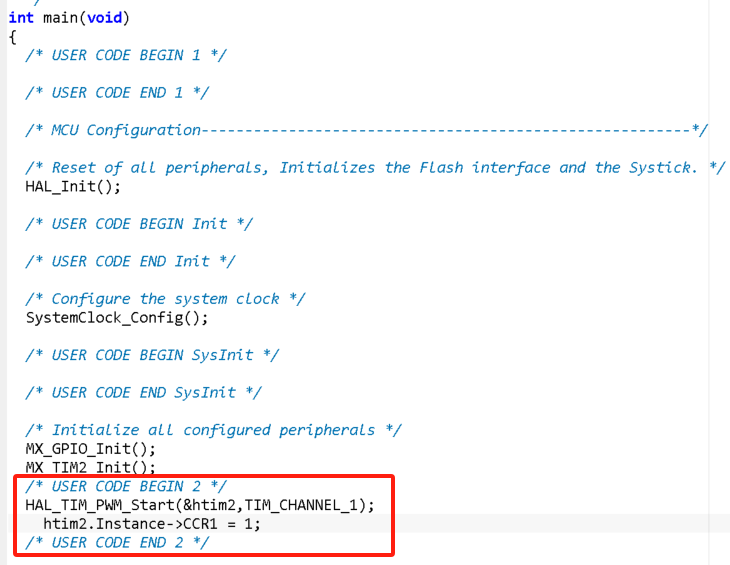

● 配置完成后，生成代碼，在main( )程序中，添加捕獲/比較寄存器（CCR）相關代碼

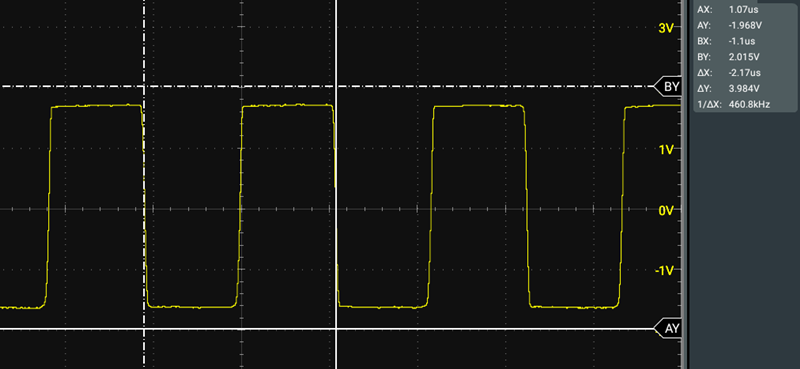

● 運行代碼在單片機的PA0管腳輸出信號通過示波器抓取如下波形圖（460.8KHz）

以上三種時鐘輸出方式，外置無源晶振和MCO輸出方式最常用，定時器方式最靈活，希望能給您在HART通信的開發過程中提供一些幫助。
