產品描述

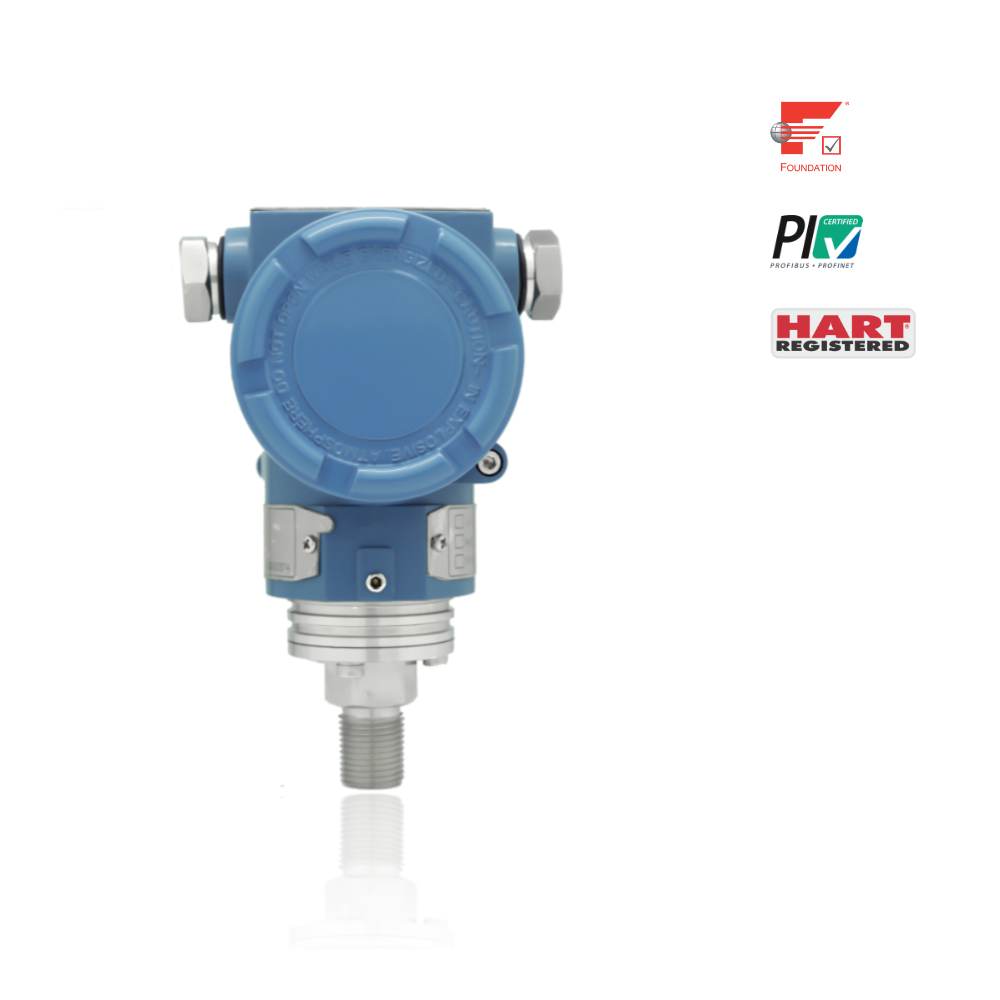

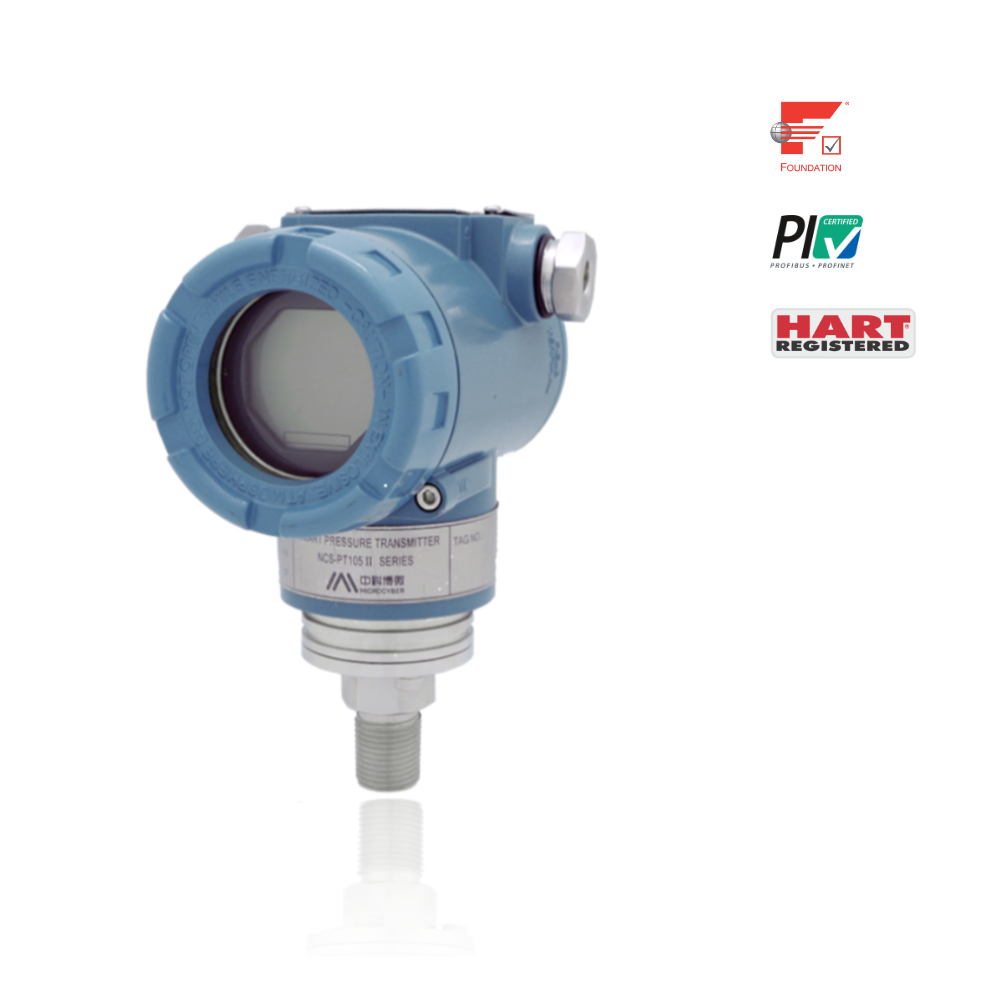

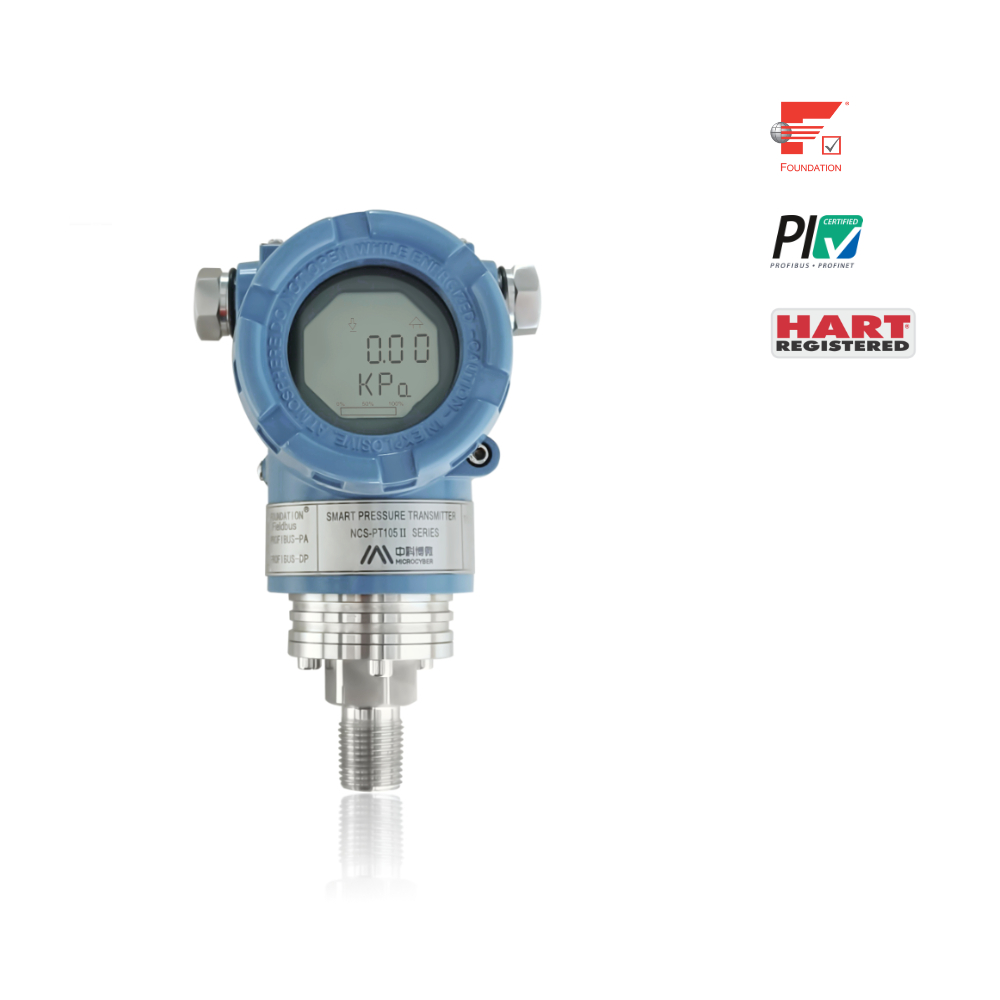

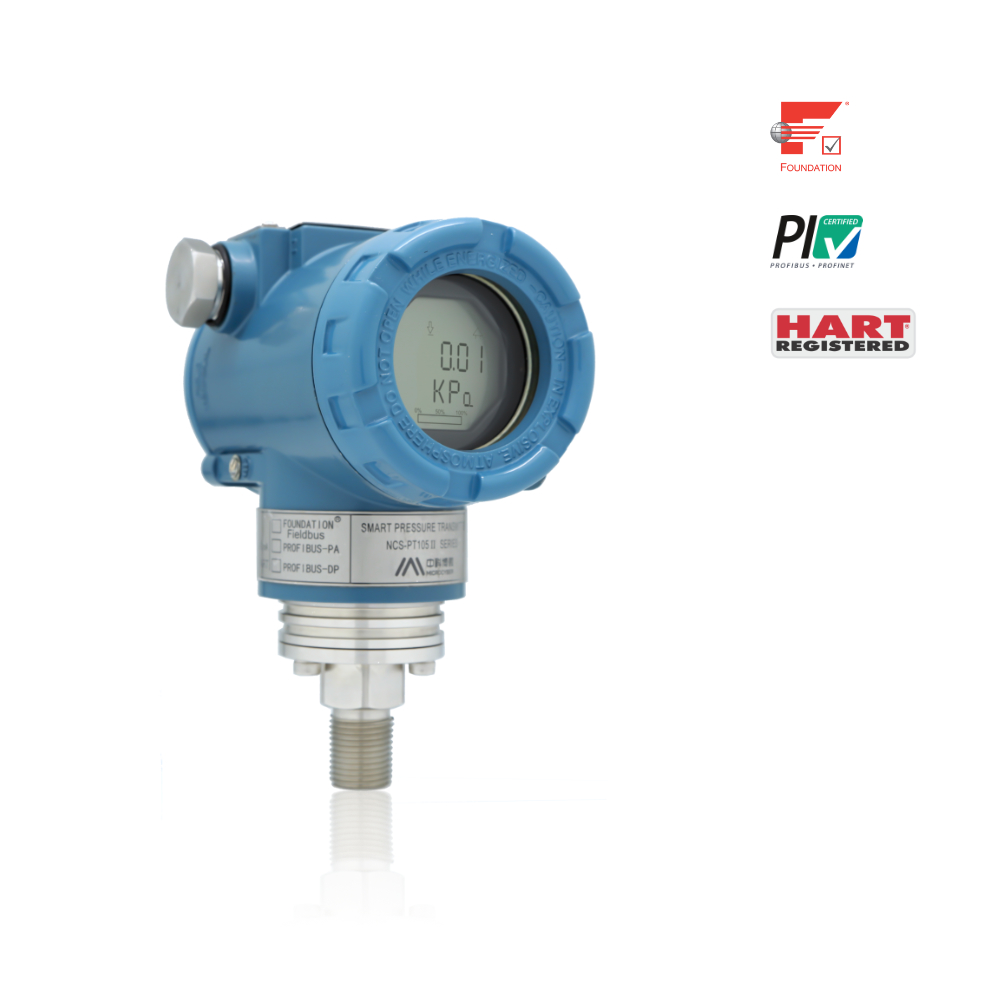

NCS-PT105ⅡS 系列智能壓力變送器：采用先進、成熟、可靠的壓阻式硅壓力傳感器，結合先進的微處理 器技術和數字化電容測量技術精心設計而成。內部微處理器的強大功能和高速運算能力使其具備智能化、 高精度、高可靠和零點穩定等優良品質；液晶顯示模塊能夠顯示壓力、溫度、電流等多種物理量；按鍵操作 可實現零點遷移、量程設定等多種功能，易于現場調試。

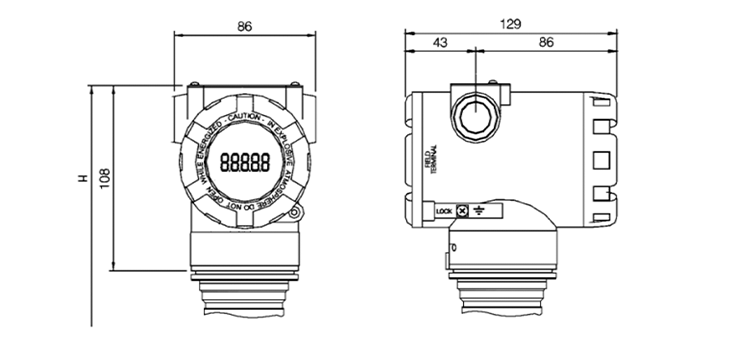

擴散硅壓力變送器外形尺寸圖 ：
尺寸圖（單位：mm）

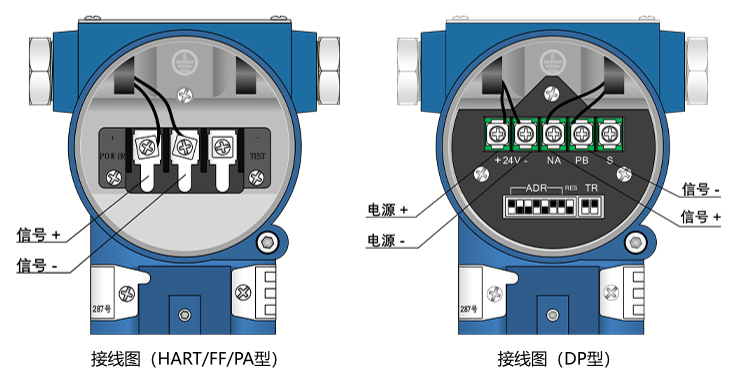

擴散硅壓力變送器接線圖 ：

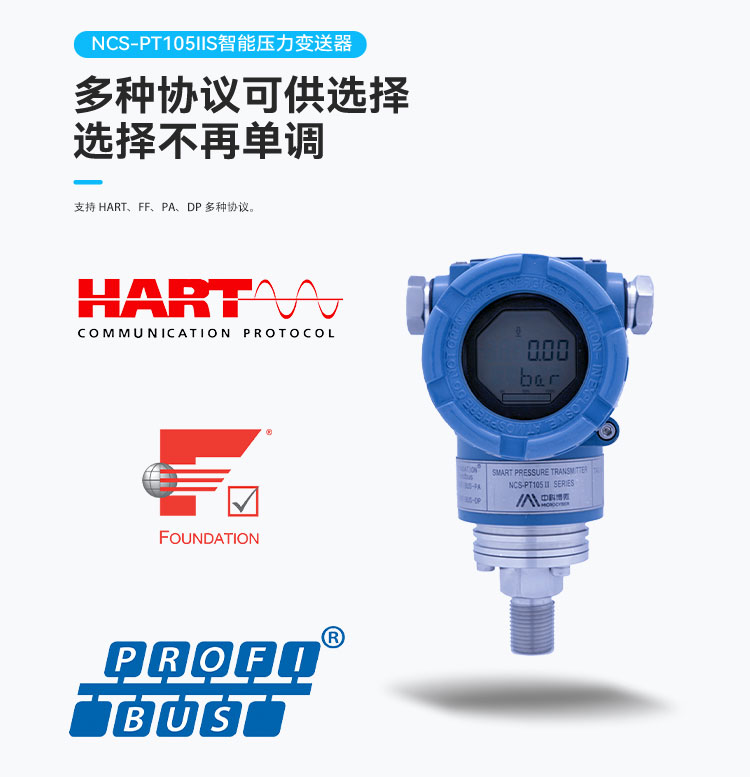

NCS-PT105ⅡS 系列智能壓力變送器支持 HART、FF、PA 、DP 協議，可以測量壓力、差壓、液位、流量等多種工業參數，可以廣泛應用于石油、化工、電力、冶金等行業。
HART 協議作為現場總線中的一種過渡性協議，在現有的模擬信號傳輸線上實現數字化傳輸，可以兼容現有的模擬信號控制系統；FF H1、PROFIBUS PA 是用于控制領域、連接現場設備的新一代數字化通信協議，物理層規范均采用 IEC61158-2 的國際標準。FF H1、PROFIBUS PA 是真正意義上的現場總線。
NCS-PT105ⅡS 智能壓力變送器按可以測量的壓力類型分兩種：
型號 | 壓力類型 |
NCS-PT105ⅡS SG | 表壓變送器 |
NCS-PT105ⅡS SA | 絕壓變送器 |
NCS-PT105ⅡS 智能壓力變送器詳細數據一覽：
測量對象 | 液體、氣體、蒸汽 |
電源 | (9～32) VDC（FF、PA儀表） (9～17.5) VDC（FF、PA防爆型儀表） (11.9～42) VDC（HART儀表） (11.9～30) VDC（HART防爆型儀表） |
輸出 | 模擬：兩線制的(4～20) mA 數字：HART，FF，PA，DP等信號 |
負載電阻 | (0～1500) Ω（通常情況時） (250～550) Ω（使用HART通訊時） |
絕緣 | 在端子與外殼之間：500 Vrms（707 VDC） |
顯示 | 可選的6位數字及5位字母LCD液晶顯示模塊 |
溫度范圍 | 環境溫度： (-40～85) ℃ （無顯示） (-30～70) ℃ （有顯示） (-30～60) ℃ （防爆型式 IC） 貯存溫度： (-40～100) ℃（無顯示） (-40～85) ℃ （有顯示） |
濕度范圍 | 5%～100% RH |
啟動時間 | ≤5秒 |
更新時間 | 0.2秒 |
阻尼調整 | 時間常數(0～15)秒 |
精度 | 精度為所調量程的±0.075%。若所調量程<1/10最大量程，則精度為所調量程的 ±[0.025+0.005×（最大量程/所調量程）]% |
溫度影響 | 每28 ℃（50 ℉）變換時的影響 所調量程≥0.1最大量程：±[0.019% 最大量程 +0.125% 所調量程] 所調量程＜0.1最大量程：±[0.025%最大量程+0.125%所調量程] |
長期穩定性 | 12個月為最大量程的±0.1% |
靜壓影響 | 最大量程的±0.25%/13.8 MPa |
安裝位置影響 | 最大零點漂移為0.24 kPa |
電源影響 | 小于所校量程的0.005%/V |
防爆性能 | 本質安全型 Ex ia IIC T4 |
防護等級 | IP65 |
振動影響 | 任意軸向(0～200) Hz，誤差為最大量程的±0.05%/g |
電磁兼容 | 符合GB/T 18268-2000 |
